TCL 20R 5G - Flex nabijaci USB

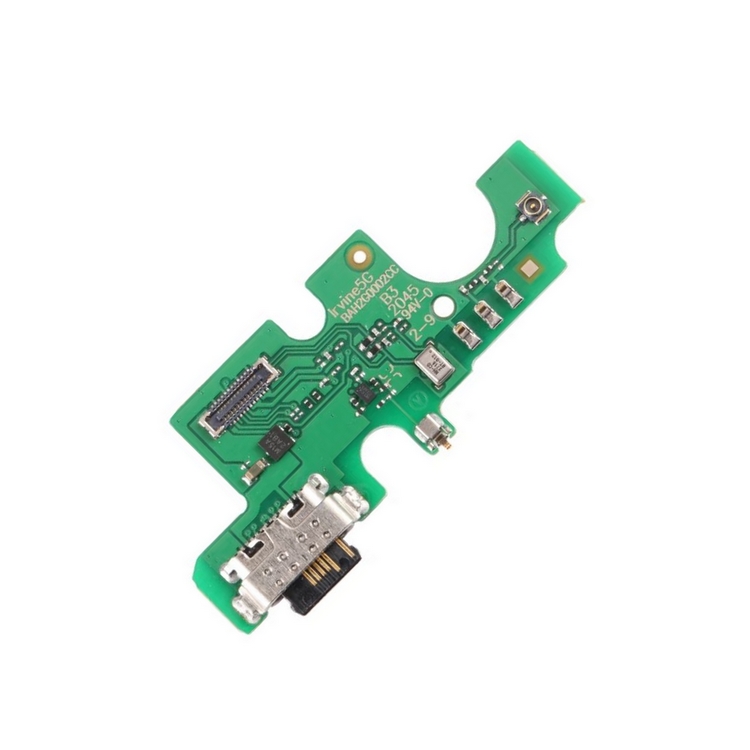

Nabíjací konektor s doskou (Sub-board) TCL 20R 5G (T767H) – OEM kvalita

Tento náhradný diel v OEM kvalite predstavuje kompletnú spodnú napájaciu dosku (Sub-board / Charging Board) s USB-C konektorom určenú pre smartfón TCL 20R 5G (modelové označenie T767H / T767W). Predstavuje cenovo dostupné a spoľahlivé servisné riešenie na obnovu káblového nabíjania integrovanej 4500 mAh batérie, synchronizácie dát s PC a čistého hlasového záznamu cez primárny mikrofón.

• OEM vyhotovenie: Presná geometria plošného spoja prispôsobená vnútornému rámu modelu TCL 20R 5G zaručuje bezproblémové usadenie bez mechanického pnutia a presné lícovanie USB-C portu s otvorom v šasi.

• Spoľahlivé nabíjanie: Zosilnené napájacie cesty zabezpečujú plynulý priechod nabíjacieho prúdu bez nadmerného zahrievania spojov.

• Integrovaný primárny mikrofón: Továrensky osadený mikrofón zaručuje zrozumiteľný prenos hlasu pri bežných hovoroch a nahrávaní zvuku.

• Ladené 5G/LTE RF rozhranie: Anténne plôšky a konektor pre koaxiálny kábel garantujú stabilný príjem signálu v moderných mobilných sieťach.

• Pružné kontaktné plôšky: Precízne umiestnené plôšky zabezpečujú stabilný prítlak na kontakty spodného reproduktorového modulu (buzzeru).

🔧 Kedy je potrebná výmena dosky:

• Telefón sa nenabíja vôbec, nabíjanie sa samovoľne odpája alebo USB-C kábel v porte nedrží pevne a vypadáva.

• Nabíjanie naskočí iba pri pridržaní alebo manipulácii s káblom v určitom uhle.

• Druhá strana vás počas bežného hovoru nepočuje, zvuk vypadáva alebo je zašumený (porucha primárneho mikrofónu).

• Počítač telefón po pripojení káblom nerozpozná a zlyháva káblový prenos dát (MTP režim).

• USB-C port je mechanicky vylomený, zanesený nečistotami alebo zoxidovaný po kontakte s tekutinou.

Kompatibilita a technické špecifikácie:

• Kompatibilný model: TCL 20R 5G

• Modelové označenia: T767H, T767W

• Typ konektora: USB-C

• Kvalita: OEM (Aftermarket / vysokokvalitný náhradný diel)

• Súčasti dosky: Tienený USB-C nabíjací port, primárny mikrofón, RF anténny konektor, kontaktné plôšky pre hlasitý reproduktor a FPC konektor pre hlavný prepojovací flex kábel

⚠️ Dôležité upozornenie ku kompatibilite a montáži:

1. Absencia 3.5mm jacku na doske: 3.5mm slúchadlový konektor je pri modeli TCL 20R 5G umiestnený v hornej časti zariadenia na samostatnom flexe, táto spodná doska ho neobsahuje.

2. Absencia čítačky SIM kariet: Slot na SIM/microSD karty sa nachádza priamo na základnej doske v hornej polovici šasi.

3. Kritická nekompatibilita v sérii TCL 20: Doska nie je zameniteľná s modelmi TCL 20 5G (T781), TCL 20L/20L+ ani TCL 20 SE.

4. Predmontážny test: Pred finálnym prilepením zadného krytu otestujte:

   • Priebeh nabíjania v oboch polohách otočenia USB-C kábla.

   • Citlivosť a čistotu záznamu primárneho mikrofónu cez diktafón.

   • Hlasitosť a čistotu zvuku spodného reproduktora po priložení modulu na kontaktné plôšky.

   • Stabilitu mobilného 5G/4G signálu po nacvaknutí RF koaxiálneho kábla.

   • Káblový prenos dát s počítačom.

V prípade vykývaného portu, problémov s nabíjaním alebo nefunkčného mikrofónu na smartfóne TCL 20R 5G (T767H) predstavuje táto OEM doska sub-board cenovo výhodnú, bezpečnú a plnohodnotnú náhradu bez nutnosti spájkovania.
