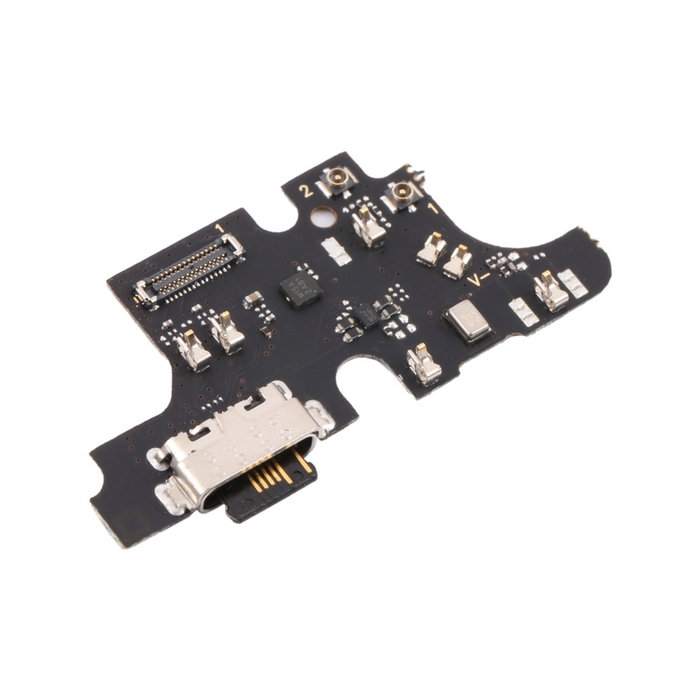

TCL 20L - Flex nabijaci USB

Nabíjací konektor s doskou (Sub-board) TCL 20L / 20L+ (T774H / T775H) – OEM kvalita

Tento náhradný diel v OEM kvalite predstavuje kompletnú spodnú napájaciu dosku (Sub-board / Charging Board) s USB-C konektorom určenú pre smartfóny TCL 20L (T774H / T774B) a TCL 20L+ (T775H). Predstavuje cenovo dostupné a spoľahlivé servisné riešenie na obnovu 18W káblového napájania integrovanej 5000 mAh batérie, dátovej synchronizácie s PC a čistého prenosu hlasu cez primárny mikrofón.

• OEM vyhotovenie: Presná geometria plošného spoja prispôsobená rámu modelov radu TCL 20L zaručuje bezproblémové usadenie bez pnutia a presné dosadnutie USB-C portu do výrezu v spodnej hrane šasi.

• Podpora 18W nabíjania: Zosilnené napájacie cesty zabezpečujú plynulý tok energie do 5000 mAh batérie bez nadmerného prehrievania spojov.

• Integrovaný primárny mikrofón: Zabezpečuje spoľahlivý a zrozumiteľný prenos hlasu pri bežných telefonických hovoroch a nahrávaní zvuku.

• Ladené RF rozhranie: Anténne plôšky a konektor pre koaxiálny kábel garantujú stabilný príjem mobilného 4G LTE signálu.

• Spodné kontaktné plôšky: Pružné dosadacie plôšky zaisťujú pevný prenos signálu do spodného modulu hlasitého reproduktora.

🔧 Kedy je potrebná výmena dosky:

• Telefón sa nenabíja vôbec, nabíjanie sa samovoľne prerušuje alebo USB-C kábel v konektore nedrží pevne a vypadáva.

• Nabíjanie funguje iba pri manipulácii s káblom alebo pri jeho tlačení v určitom uhle.

• 18W rýchlonabíjanie nefunguje a telefón sa nabíja neobvykle pomaly.

• Druhá strana vás počas hovoru nepočuje, zvuk vypadáva alebo je zašumený (porucha primárneho mikrofónu).

• Počítač telefón po pripojení káblom nerozpozná a zlyháva káblový prenos dát (MTP režim).

• USB-C port je mechanicky poškodený, vylomený alebo zoxidovaný po kontakte s tekutinou.

Kompatibilita a technické špecifikácie:

• Kompatibilné modely:

  • TCL 20L (Modelové označenia: T774H, T774B)

  • TCL 20L+ / TCL 20L Plus (Modelové označenie: T775H)

• Typ konektora: USB-C

• Kvalita: OEM (Aftermarket / vysokokvalitný náhradný diel)

• Súčasti dosky: Tienený USB-C nabíjací port, primárny mikrofón, RF anténny konektor, kontaktné plôšky pre hlasitý reproduktor (buzzer) a FPC konektor pre hlavný prepojovací flex kábel

⚠️ Dôležité upozornenie ku kompatibilite a montáži:

1. Absencia 3.5mm jacku na doske: 3.5mm slúchadlový konektor je pri modeloch TCL 20L / 20L+ umiestnený v hornej časti telefónu, táto spodná doska ho neobsahuje.

2. Absencia slotu na SIM kartu: Slot pre SIM a microSD karty je osadený na hlavnej základnej doske v hornej časti šasi.

3. Kritická nekompatibilita v sérii TCL 20: Doska nie je zameniteľná s modelmi TCL 20 SE (T671H) ani TCL 20 Pro 5G (T810H).

4. Predmontážny test: Pred finálnym prilepením zadného krytu otestujte:

   • Stabilný nábeh 18W nabíjania v oboch polohách otočenia USB-C kábla.

   • Funkčnosť primárneho mikrofónu cez vstavaný diktafón / záznamník zvuku.

   • Funkčnosť spodného reproduktora (správny kontakt plôšok po priskrutkovaní plastového krytu).

   • Stabilitu mobilného 4G signálu (správne zacvaknutie RF koaxiálneho kábla).

   • Káblový prenos dát s počítačom.

V prípade vykývaného USB-C portu, prerušovaného nabíjania alebo nefunkčného mikrofónu na smartfónoch TCL 20L / TCL 20L+ predstavuje táto OEM doska sub-board cenovo výhodné, spoľahlivé a plnohodnotné servisné riešenie bez nutnosti spájkovania.
