Servisný napájací a bootovací kábel SUNSHINE iBoot D (IP & Android Power On Line)

Servisný napájací a bootovací kábel SUNSHINE iBoot D (IP & Android Power On Line)

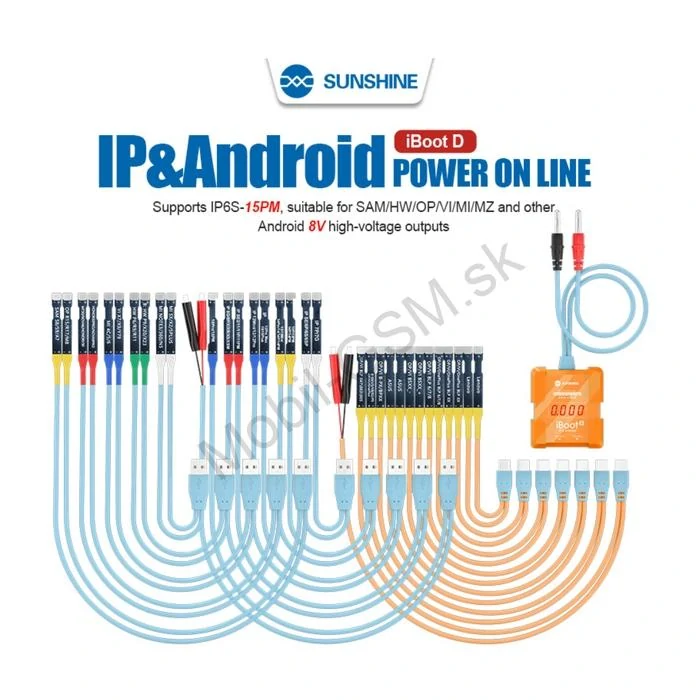

Profesionálna servisná napájacia sada SUNSHINE iBoot D je určená na priame spúšťanie, bootovanie a diagnostiku základných dosiek mobilných telefónov z laboratórneho napájacieho zdroja bez nutnosti pripojenej batérie. Sada obsahuje riadiaci box s digitálnym LED ampérmetrom/voltmetrom a bohatý zväzok flexibilných káblov osadených originálnymi batériovými konektormi pre Apple iPhone (od série 6S až po 15 Pro Max) a širokú škálu Android zariadení s podporou vysokonapäťového výstupu až do 8 V.

Zariadenie simuluje prítomnosť originálnej batérie vrátane dátovej komunikácie, čo umožňuje doske naštartovať do plného systému bez samovoľného reštartovania či obmedzení v bootovacej sekvencii.

⭐ KĽÚČOVÉ VLASTNOSTI A PREDNOSTI ZARIADENIA:

• Podpora Apple iPhone 6S až 15 Pro Max: Kompletná séria vyhradených FPC konektorov pre jednočipové aj dvojčipové batériové protokoly Apple.

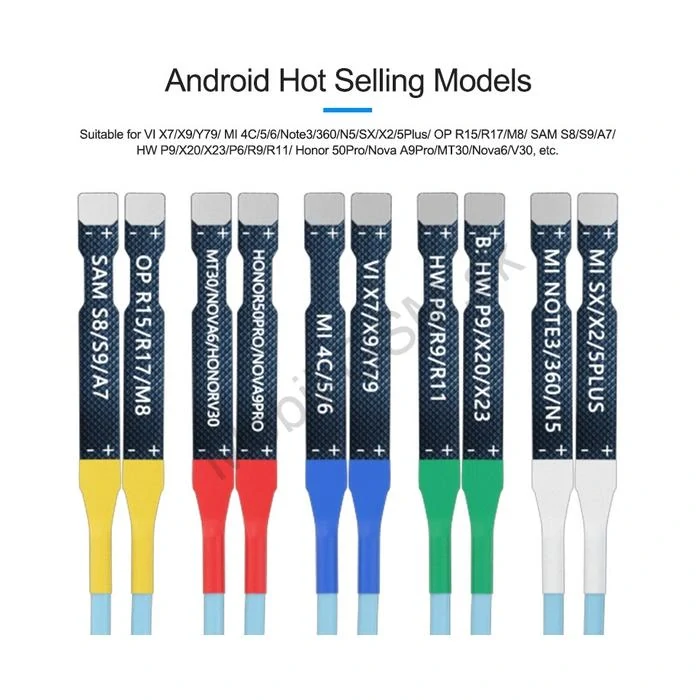

• Široká kompatibilita Android + podpora 8V: Pripravené konektory pre značky Samsung, Huawei, Xiaomi, Oppo, Vivo, Meizu, OnePlus, Asus, Lenovo a univerzálne krokosvorky/testovacie piny.

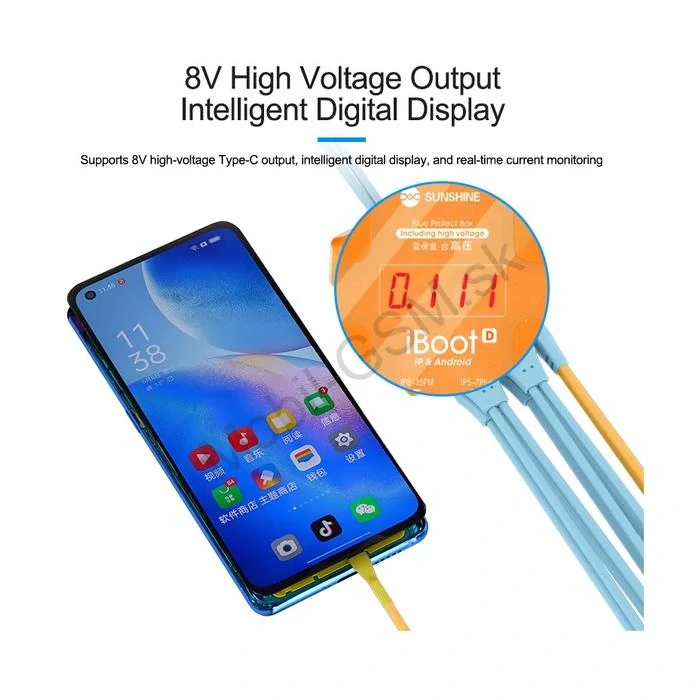

• Riadiaci box s digitálnym displejom: Zobrazuje reálne pretekajúci prúd a napätie, čo umožňuje okamžite diagnostikovať skrat na doske, úniky prúdu (leakage) či štádiá bootovania.

• Simulácia batériových dátových liniek: Integrované odpory a čipy imitujú identifikáciu originálnej batérie, čím eliminujú reštarty dosky po niekoľkých sekundách od zapnutia.

• Ochrana proti prepätiu a skratu: Inteligentný obvod chráni testovanú základnú dosku pred náhlym prepätím zo zdroja.

• Kvalitné silikónové káble s farebným rozlíšením: Vysoká ohybnosť, odolnosť voči teplu zo spájkovacích staníc a prehľadné štítky s vyznačenými modelmi na každom konektore.

🔧 Typické využitie v servise:

• Diagnostika nezapínajúcich sa telefónov: Okamžité zistenie, či je chyba v samotnej batérii, nabíjacom konektore alebo priamo na základnej doske.

• Meranie odberu prúdu pri bootovaní: Sledovanie krivky nábehu prúdu (bootovacej sekvencie) na odhalenie chýb v PMIC, procesore, NAND pamäti alebo skratu na sekundárnych vetvách.

• Testovanie dosky mimo šasi: Pohodlné napájanie dosky na pracovnom stole bez zbytočného manipulovania s citlivými Li-Ion batériami.

Kompatibilita a podporované značky:

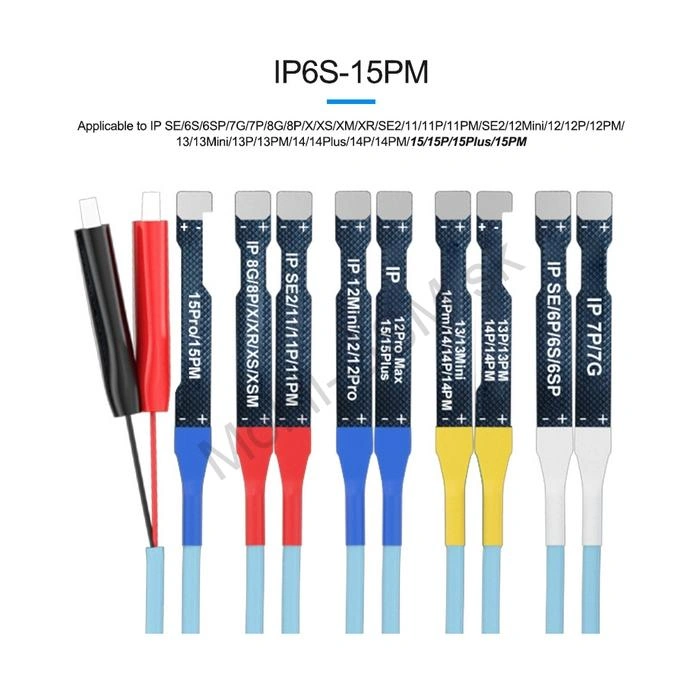

• Apple iPhone:

  • iPhone 6S / 6S Plus / 7 / 7 Plus / 8 / 8 Plus / X / XS / XS Max / XR

  • iPhone 11 / 11 Pro / 11 Pro Max / SE2 / SE3

  • iPhone 12 / 12 mini / 12 Pro / 12 Pro Max

  • iPhone 13 / 13 mini / 13 Pro / 13 Pro Max

  • iPhone 14 / 14 Plus / 14 Pro / 14 Pro Max

  • iPhone 15 / 15 Plus / 15 Pro / 15 Pro Max

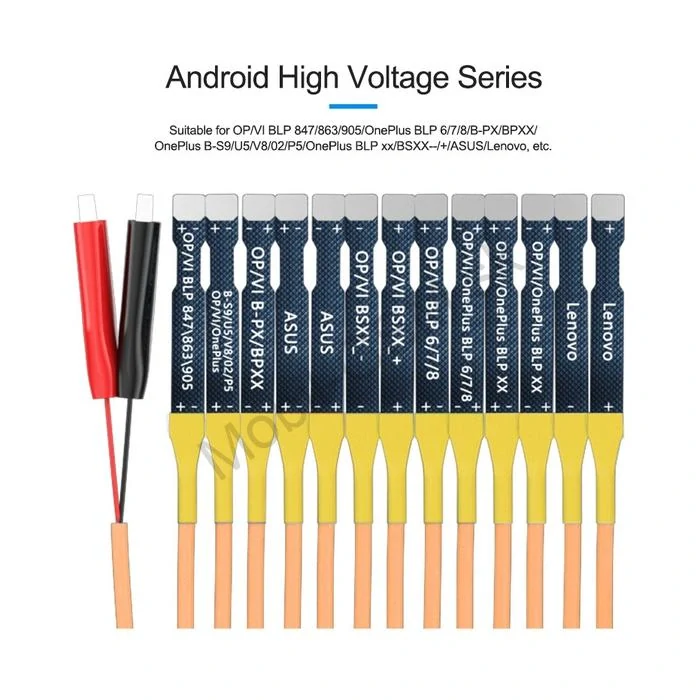

• Android zariadenia (podpora vysokého napätia do 8 V):

  • Samsung (SAM)

  • Huawei / Honor (HW)

  • Xiaomi / Redmi (MI)

  • Oppo / Realme (OP)

  • Vivo (VI)

  • Meizu (MZ), OnePlus, Asus, Lenovo a ďalšie

  • Univerzálne kontakty / krokosvorky pre ostatné typy batériových pinov

Technické parametre:

• Model: SUNSHINE iBoot D

• Typ: Servisný napájací a spúšťací kábel pre laboratórny zdroj (Power On Boot Cable)

• Vstupné pripojenie: Štandardné 4 mm banániky (červený +, čierny -) do DC laboratórneho zdroja

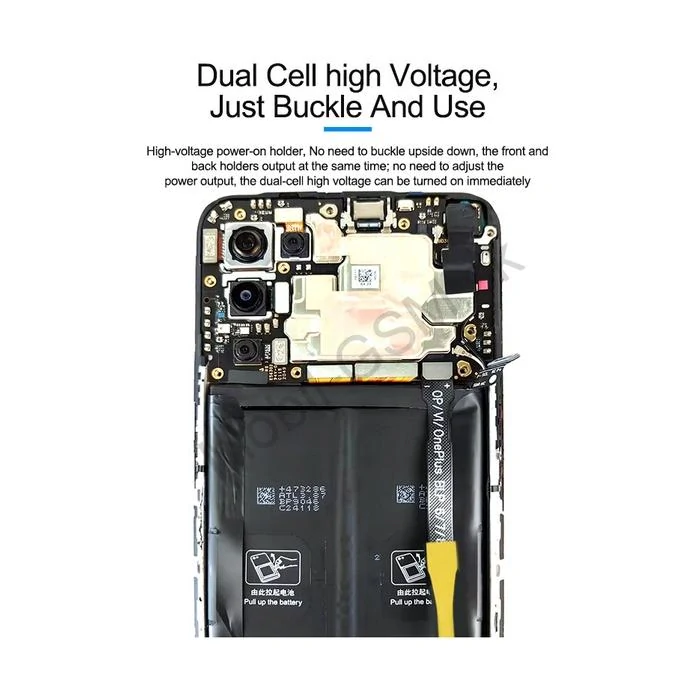

• Výstupné napätie: Prispôsobené pre 3,7 – 4,4 V (štandardné smartfóny) a až 8 V high-voltage vetva pre špecifické Android protokoly

• Zobrazenie: Integrovaný digitálny LED displej v riadiacej jednotke

⚠️ Odporúčaný servisný postup:

1. Nastavenie zdroja: Na regulovanom laboratórnom zdroji pred pripojením nastavte požadované nominálne napätie (zvyčajne 4,0 V – 4,2 V pre bežné smartfóny) a prúdové obmedzenie (odporúčané 2 A – 3 A).

2. Pripojenie modulu: Banániky zapojte do zdroja (červený do kladného pólu, čierny do záporného).

3. Výber konektora: Vyberte zväzok s konektorom presne pre daný model telefónu a zacvaknite ho do batériového konektora na základnej doske.

4. Spustenie dosky: Zapnite napájanie a stlačte zapínacie tlačidlo telefónu (alebo skratujte pin PWR_KEY na kostru). Sledujte hodnoty odberu prúdu na displeji.

Servisný bootovací systém SUNSHINE iBoot D patrí k povinnej výbave každého technika zameraného na precíznu hardvérovú diagnostiku a opravy základných dosiek telefónov Apple i Android.
