Oppo Reno 5 5G - Flex nabíjací USB

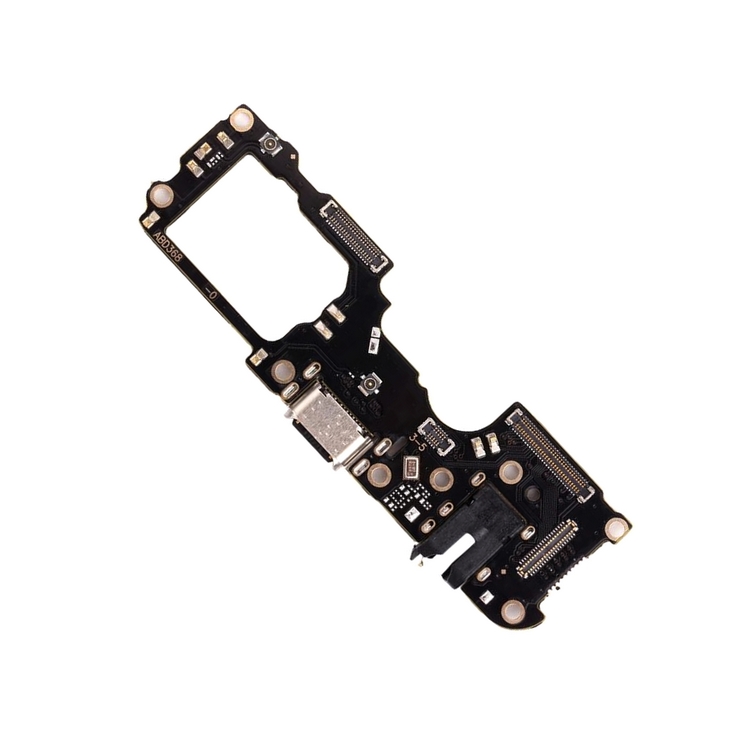

Nabíjací konektor s doskou a Audio Jackom (Sub-board) OPPO Reno 5 5G (CPH2145) – Originál

Tento originálny náhradný diel (Original Quality) predstavuje kompletnú spodnú systémovú dosku (Sub-board / Charging Board) s výrobným označením ABD368 určenú pre smartfón OPPO Reno 5 5G (model CPH2145). Zabezpečuje plnú podporu 65W SuperVOOC 2.0 nabíjania integrovanej batérie, analógový káblový prenos zvuku cez 3.5mm jack, čistý záznam hlasu cez mikrofón a bezchybnú dátovú komunikáciu s PC.

• 100 % originálny diel (kód ABD368): Továrenský komponent garantujúci presné dosadnutie do rámu telefónu bez mechanického pnutia a správne lícovanie USB-C portu aj 3.5mm audio jacku s vonkajším šasi.

• Plná podpora 65W SuperVOOC 2.0: Originálne riadiace obvody a dimenzované napájacie cesty zvládajú vysoký nabíjací prúd (10V / 6.5A) s okamžitým zobrazením animácie SuperVOOC na displeji bez nadmerného prehrievania kontaktov.

• Integrovaný 3.5mm slúchadlový konektor: Továrensky osadený audio port zaručuje pevný kontakt konektora slúchadiel a čistý stereofónny zvuk bez praskania či výpadkov kanálov.

• Originálny primárny mikrofón: Garancia vysokej citlivosti snímania hlasu s hardvérovým odrušením okolitého šumu pre čisté telefonické hovory a hlasové správy.

• Kompletná zbernica konektorov: Viacpinové FPC konektory a 2 anténne RF koaxiálne porty zabezpečujú stabilný a plnohodnotný príjem mobilného 5G/4G signálu.

🔧 Kedy je potrebná výmena dosky:

• Telefón sa nenabíja, 65W SuperVOOC rýchlonabíjanie nenaskočí (nabíja sa iba pomaly) alebo kábel v USB-C porte nedrží pevne a vypadáva.

• Káblové slúchadlá nehrajú, zvuk vypadáva alebo jack v 3.5mm porte nedrží pevne.

• Druhá strana vás počas hovoru nepočuje, zvuk vypadáva alebo je skreslený (porucha primárneho mikrofónu).

• Počítač telefón po pripojení káblom nerozpozná a zlyháva káblový prenos dát (MTP protokol).

• USB-C konektor je mechanicky vylomený, zanesený nečistotami alebo zoxidovaný po kontakte s tekutinou.

Kompatibilita a technické špecifikácie:

• Kompatibilný model: OPPO Reno 5 5G (Globálna verzia)

• Modelové označenie telefónu: CPH2145

• Výrobný kód dosky: ABD368

• Typ konektora: USB-C

• Kvalita: Originál (Original Quality / továrenský komponent)

• Súčasti dosky: Tienený USB-C konektor, integrovaný 3.5mm audio jack, primárny mikrofón, 2x RF anténny konektor, kontaktné plôšky hlasitého reproduktora a FPC konektory hlavnej zbernice

⚠️ Dôležité upozornenie ku kompatibilite a montáži:

1. Overenie kódu ABD368: Pred montážou skontrolujte vyrazený kód priamo na plošnom spoji – potvrdzuje presnú verziu pre OPPO Reno 5 5G (CPH2145).

2. Kritická nekompatibilita s Reno 5 4G (CPH2159): Model s 4G konektivitou má inú vnútornú architektúru a odlišné rozloženie periférií – dosky nie sú zameniteľné.

3. Presné usadenie portov: Pri vkladaní do rámu dbajte na to, aby USB-C port aj 3.5mm jack presne zapadli do tesniacich gumičiek v spodnej hrane rámu pred dotiahnutím spodného modulu.

4. Predmontážny test: Pred finálnym prilepením zadného krytu otestujte:

   • Nábeh 65W SuperVOOC nabíjania v oboch polohách otočenia USB-C kábla.

   • Funkčnosť oboch kanálov v zapojených 3.5mm káblových slúchadlách.

   • Citlivosť primárneho mikrofónu cez vstavanú aplikáciu diktafónu.

   • Stabilitu mobilného 5G/4G signálu (správne zacvaknutie oboch RF koaxiálnych káblov).

   • Káblový prenos dát s PC.

V prípade poškodenia konektorov, výpadkov 65W nabíjania alebo nefunkčného mikrofónu na smartfóne OPPO Reno 5 5G (CPH2145) zabezpečí táto originálna doska sub-board (ABD368) kompletné obnovenie plnej továrenskej funkčnosti.
