Lenovo Tab M10 TB-X605 - konektor nabijaci USB

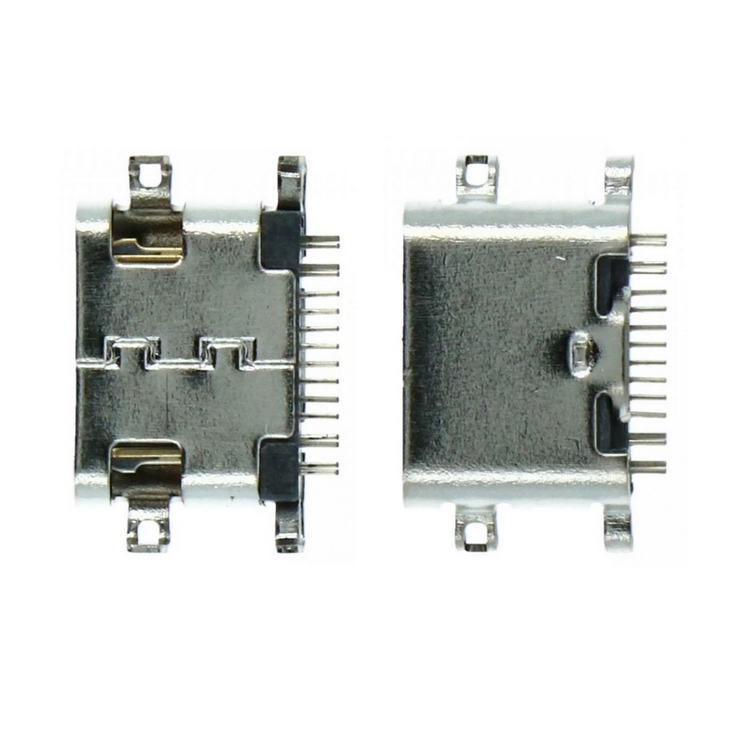

Nabíjací konektor USB-C Lenovo Tab M10 FHD (TB-X605F / TB-X605L) – Originál

Tento originálny náhradný diel (Original Quality) predstavuje samostatný letovací konektor typu USB-C určený pre tablet Lenovo Tab M10 FHD (modelový rad TB-X605). Je určený pre servisné strediská a technikov na precíznu výmenu poškodeného, vylomeného alebo zoxidovaného nabíjacieho portu priamo na doske zariadenia.

• 100 % originálny komponent: Továrenský diel s identickými rozmermi, rozstupom spájkovacích pinov a polohou aretačných nožičiek ako pôvodný konektor z výroby.

• Zosilnené mechanické kotvenie: 4 masívne bočné spájkovacie nožičky zabezpečujú vysokú odolnosť proti vytrhnutiu konektora z plošného spoja pri každodennom namáhaní káblom.

• Podpora originálnych nabíjacích parametrov: Továrenská zliatina pinov s nízkym prechodovým odporom zaručuje bezpečný priechod prúdu bez prehrievania spojov.

• Plná dátová funkcionalita: Presné dosadnutie dátových pinov garantuje spoľahlivú komunikáciu s PC (MTP režim, prenos súborov a servisný flash/debug).

🔧 Kedy je potrebná výmena samotného USB-C konektora:

• Tablet sa nenabíja vôbec, nabíjanie sa prerušuje pri pohnutí káblom alebo je nutné kábel tlačiť do určitého uhla.

• USB-C kábel v porte nedrží, vypadáva alebo je vnútorný stredový jazýček konektora zlomený/ohnutý.

• Počítač nerozpozná tablet po pripojení kábla.

• Kontakty vo vnútri konektora sú zanesené, mechanicky deformované alebo zoxidované po kontakte s vlhkosťou.

Kompatibilita a technické špecifikácie:

• Kompatibilný model: Lenovo Tab M10 FHD 10.1" (1. generácia) / vhodné aj pre vybrané modely Lenovo Tab M10 HD (TB-X505F / TB-X505L)

• Modelové označenia tabletu: TB-X605F, TB-X605L, TB-X605M

• Typ súčiastky: Samostatný letovací konektor USB-C (Female)

• Spôsob montáže: SMD spájkovanie (kontakty) + THT (kotviace nožičky do DPS)

• Kvalita: Originál (Original Quality / komponent priamo pre výrobné linky)

⚠️ Dôležité upozornenie k montáži a kompatibilite:

1. Servisná náročnosť (Mikropájkovanie): Tento diel nie je „plug-and-play“ doska na konektor. Výmena vyžaduje použitie teplovzdušnej spájkovacej stanice, tavidla (flux) a mikropájky. Neodborný zásah môže viesť k odtrhnutiu spájkovacích plôšok (padov) z plošného spoja.

2. Kritická zámena s novšími generáciami:

   • Tab M10 HD (TB-X306): Používa samostatnú modulárnu dosku sub-board na flex kábel.

   • Tab M10 Plus (TB-X606): Používa samostatnú vymeniteľnú dcérsku dosku.

   • Tab M10 3rd Gen (TB-328): Používa veľkú dosku so slotom na SIM/microSD kartu.

3. Predmontážny / pomontážny test: Po prispájkovaní nového konektora a pred zložením tabletu skontrolujte:

   • Priechodnosť a absenciu skratov medzi pinmi VBUS a GND pomocou multimetra.

   • Stabilný nábeh nabíjania v oboch polohách otočenia USB-C kábla.

   • Funkčnosť prenosu dát po pripojení k PC.

Zhrnutie: Ak je na tablete Lenovo Tab M10 (TB-X605) vylomený alebo opotrebovaný nabíjací port, tento originálny letovací USB-C konektor predstavuje najpresnejšie a mechanicky najstabilnejšie riešenie na obnovu napájania bez nutnosti výmeny celej elektroniky.
