Lenovo Tab M10 3rd Gen TB-328FU - Flex Nabíjacía doska konektor

Nabíjací konektor s doskou (Sub-board) Lenovo Tab M10 3rd Gen (TB-328FU / TB-328XU) – OEM kvalita

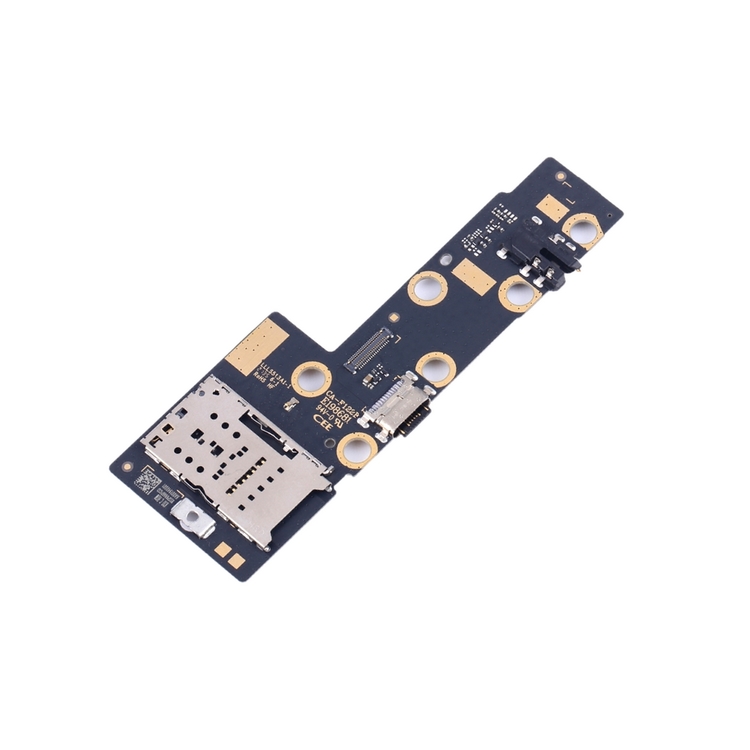

Tento náhradný diel v OEM kvalite predstavuje kompletnú spodnú systémovú dosku (Sub-board / I/O Board, part code LLL5513A1-1) určenú pre tablet Lenovo Tab M10 3. generácie (TB-328FU / TB-328XU). Na rozdiel od bežných smartfónových dosiek integruje nielen napájací USB-C port, ale aj čítačku kariet (microSD / SIM) a interné konektorové rozhranie. Predstavuje kompletné riešenie pri poruchách nabíjania, synchronizácie alebo zlyhaní čítania pamäťových kariet.

• OEM vyhotovenie: Presná geometria plošného spoja a originálne rozmiestnenie otvorov pre skrutky zaručujú bezproblémovú inštaláciu do rámu tabletu.

• Integrovaný slot pre karty: Obsahuje kompletný vstavaný slot pre microSD pamäťovú kartu (pri verzii TB-328XU slúži aj pre nano-SIM).

• Stabilné káblové napájanie: Zosilnené puzdro USB-C portu zaručuje bezpečné 10W/15W nabíjanie integrovanej 5100 mAh batérie bez prehrievania spojov.

• Dátové rozhranie: Spoľahlivé USB-C prepojenie s PC na synchronizáciu súborov a diagnostiku.

🔧 Kedy je potrebné vymeniť túto dosku:

• Tablet sa nenabíja, nabíjanie vypadáva alebo sa USB-C konektor vykýval.

• Počítač tablet po pripojení kábla vôbec nerozpozná (zlyháva MTP prenos dát).

• Tablet nečíta vloženú pamäťovú kartu microSD (alebo SIM kartu pri LTE verzii).

• Port alebo piny čítačky kariet sú mechanicky poškodené či zoxidované po kontakte s tekutinou.

Kompatibilita a technické špecifikácie:

• Kompatibilný model: Lenovo Tab M10 (3rd Gen) 10.1"

• Modelové označenia tabletu: TB-328FU (Wi-Fi), TB-328XU (LTE)

• Kód na plošnom spoji: LLL5513A1-1 (CA-F122B / E198681)

• Typ konektora: USB-C

• Kvalita: OEM (Aftermarket / vysokokvalitný náhradný diel)

• Súčasti dosky: USB-C nabíjací port, integrovaná čítačka microSD / nano-SIM kariet, FPC zbernicový konektor pre hlavný prepojovací flex kábel, sekundárny interný konektor

⚠️ Dôležité upozornenie ku kompatibilite a montáži:

1. Prítomnosť čítačky kariet: Tento sub-board fyzicky nesie slot pre karty. Pri výmene overte správne vyrovnanie slotu s bočným výrezom v šasi tabletu pred dotiahnutím montážnych skrutiek.

2. Kritická nekompatibilita s Lenovo Tab M10 Plus (TB-125FU / TB-128FU): Verzia „Plus“ (10,6") využíva úplne inú vnútornú architektúru a iný tvar I/O dosky.

3. Nezamieňať so staršími verziami M10 (TB-X505, TB-X605, TB-X306): Každá generácia má úplne odlišný form-factor dosky.

4. Predmontážny test: Pred finálnym prilepením displeja/krytu otestujte:

   • Nabíjanie batérie v oboch polohách otočenia USB-C kábla.

   • Detekciu a čítanie vloženej pamäťovej karty microSD.

   • Káblový prenos dát s počítačom.

Zhrnutie: Vďaka kombinácii USB-C portu a slotu na karty na jednom plošnom spoji rieši táto OEM doska (LLL5513A1-1) poruchy napájania aj čítania pamäťových úložísk naraz.
