LCD displej + Dotykové sklo TCL 40 NxtPaper 4G

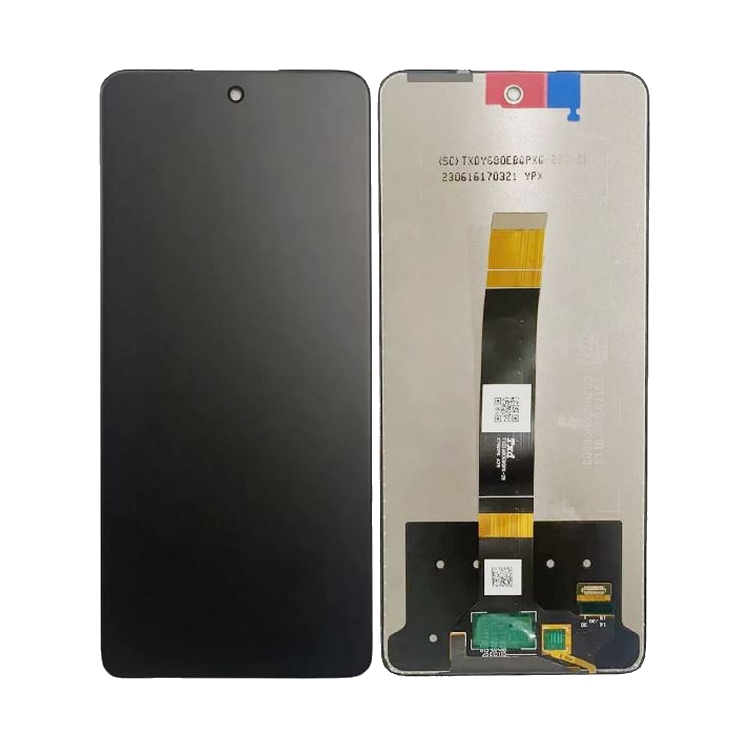

LCD Displej + Dotyková plocha pre TCL 40 NXTPAPER 4G (T612B) – Black (Clear verzia)

Tento servisný náhradný diel predstavuje samostatný predný zobrazovací a dotykový blok (6,78" Full HD+ IPS LCD panel zalisovaný s dotykovým sklom bez stredového rámu) určený pre smartfón TCL 40 NXTPAPER 4G (modelové označenie T612B). Predstavuje cenovo najvýhodnejšie servisné riešenie na obnovu zobrazenia a ovládania telefónu, pokiaľ pôvodný stredový rám zostal po páde rovný a nepoškodený.

⚠️ DÔLEŽITÉ UPOZORNENIE K POVRCHOVEJ ÚPRAVE (CLEAR / LESKLÉ SKLO):

Tento náhradný diel je dodávaný vo vyhotovení CLEAR – s klasickým lesklým krycím sklom.

• Nejde o matný (antireflexný) povrch, akým smartfón disponuje z výroby pod označením technológie NXTPAPER.

• Displej poskytuje plnohodnotné Full HD+ zobrazenie, sýte farby, plynulú odozvu na dotyk aj 90Hz obnovovaciu frekvenciu, no povrch krycieho skla je štandardne hladký a lesklý (rovnaký ako na bežných smartfónoch).

• Tip pre zachovanie matného efektu: Ak zákazník požaduje matný antireflexný efekt bez odleskov (efekt papiera), odporúčame po inštalácii nalepiť na displej matnú hydrogélovú fóliu.

• Ostré Full HD+ rozlíšenie: Verná reprodukcia farieb a ostré zobrazenie detailov v rozlíšení 2460 × 1080 px (jemnosť cca 396 ppi).

• Plynulá 90Hz obnovovacia frekvencia: Zabezpečuje hladký chod používateľského prostredia TCL UI, plynulé animácie a rýchlu odozvu pri posúvaní obsahu bez trhania.

• Citlivý viacbodový digitizér: Okamžitá reakcia na dotykové gestá bez oneskorenia, vynechávania či nežiaducich samovoľných dotykov („ghost touch“).

• Továrenské výrezy: Presné vonkajšie rozmery lícujúce s vybraním v pôvodnom ráme telefónu vrátane vycentrovaného kruhového výrezu (priestrel v skle) pre prednú 32 Mpx kameru.

🔧 Kedy je potrebná výmena displeja bez rámu:

• Predné krycie sklo je prasknuté, pavučinovo roztrieštené alebo hlboko poškriabané, pričom pôvodný nosný rám nie je ohnutý ani prasknutý.

• Dotyková plocha nereaguje na dotyk, reaguje oneskorene alebo vynecháva určité sektory obrazovky.

• Displej je úplne čierny a podsvietenie nesvieti, hoci telefón vibruje, zvoní a prijíma upozornenia.

• Na obrazovke sú viditeľné zvislé či vodorovné farebné pruhy, blikanie alebo tmavé škvrny po prasknutí LCD matrice.

• Obraz nepravidelne vypadáva v dôsledku poškodenia prepojovacieho flex kábla displeja.

Kompatibilita a technické špecifikácie:

• Kompatibilný model: TCL 40 NXTPAPER 4G

• Modelové označenie: T612B

• Uhlopriečka: 6,78" (cca 17,22 cm)

• Rozlíšenie: Full HD+ (2460 × 1080 px, pomer strán 20,5 : 9)

• Obnovovacia frekvencia: Až 90 Hz

• Technológia panela: IPS LCD

• Typ výrezu: Kruhový priestrel v skle (Punch-hole)

• Povrchová úprava skla: Lesklá (Clear finish – klasické hladké lesklé sklo bez pôvodnej matnej nano-vrstvy NXTPAPER)

• Prevedenie: Displejový panel spojený s dotykovým sklom (bez stredového rámu)

• Farba predného okraja: Čierna (Black)

⚠️ Dôležité servisné upozornenie ku kompatibilite a montáži:

1. Upozornenie na lesklé sklo (Clear): Zákazníka je potrebné vopred oboznámiť, že diel nemá pôvodnú matnú papierovú úpravu, prípadne mu k dielu odporučiť aplikáciu matnej fólie.

2. Kritická nekompatibilita s TCL 40 NXTPAPER 5G (T610K): Tento diel je určený výhradne pre 4G verziu (T612B, 6,78" displej s priestrelom). Model TCL 40 NXTPAPER 5G má menší 6,6" panel s kvapkovitým výrezom v tvare V a nekompatibilnú flex zbernicu.

3. Test nasucho pred vlepením (Kritický krok): Pred nanesením lepidla (napr. T-7000 / B-7000) a pred stiahnutím vnútorných montážnych fólií modul iba pripojte k základnej doske a otestujte:

   • Citlivosť a presnosť dotyku po celej 6,78" ploche vrátane okrajov a rohov.

   • Plynulú reguláciu jasu v celom rozsahu.

   • Nastavenie a stabilitu 90Hz frekvencie v menu zobrazenia.

   • Zobrazenie bielej a čiernej plochy na odhalenie výrobných vád pixelov alebo nerovností v podsvietení.

4. Dôkladné očistenie pôvodného rámu: Pôvodné lôžko šasi musí byť precízne zbavené všetkých zvyškov starého lepidla a sklenených úlomkov. Akékoľvek ponechané zrnko vyvinie bodový tlak na zadnú plochu LCD panela, čo spôsobí svetlý fľak v podsvietení alebo prasknutie matrice pri lepení.

5. Fixácia po lepení: Po nanesení lepidla modul zaistite mäkkými prítlačnými svorkami alebo pružnými montážnymi gumičkami s rovnomerným tlakom po celom obvode. Nepoužívajte bodové kovové zvierky s vysokým lokálnym tlakom.

V prípade rozbitého skla, zlyhania obrazu alebo poruchy dotyku na smartfóne TCL 40 NXTPAPER 4G (T612B) predstavuje tento LCD displej bez rámu (Clear verzia) cenovo najvýhodnejší spôsob obnovy plnej funkčnosti zariadenia pri zachovaní pôvodného rovného šasi.
