Infinix Smart 8 - Flex nabíjací konektor

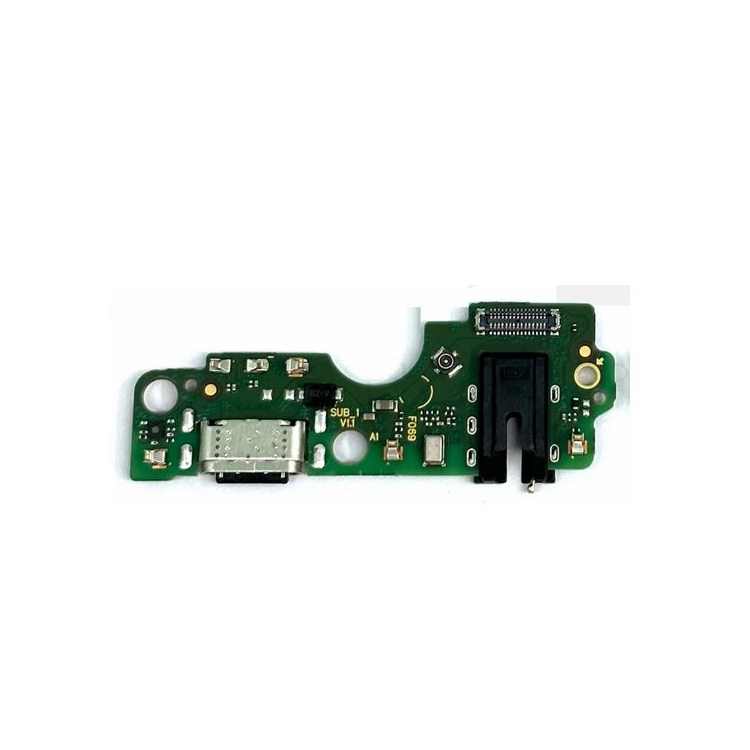

Nabíjací konektor s doskou (Sub-board) Infinix Smart 8 / Smart 8 HD (X6525) – OEM kvalita

Tento náhradný diel v OEM kvalite predstavuje kompletnú spodnú systémovú dosku (Sub-board / Charging Board) s USB-C konektorom a integrovaným 3.5mm audio jackom určenú pre smartfóny Infinix Smart 8 a Infinix Smart 8 HD (modelové označenie X6525 / X6525B). Predstavuje cenovo dostupné a spoľahlivé servisné riešenie na obnovu 10W káblového napájania integrovanej 5000 mAh batérie, káblového zvuku, dátovej synchronizácie s PC a čistého hlasového záznamu cez mikrofón.

• OEM vyhotovenie: Presná geometria plošného spoja prispôsobená vnútornému rámu modelov radu Smart 8 zaručuje bezproblémové usadenie bez mechanického pnutia a presné lícovanie oboch konektorov s výrezmi v šasi.

• Prechod na USB-C: Zosilnené puzdro konektora USB-C zabezpečuje stabilný tok 10W nabíjacieho prúdu bez nadmerného zahrievania kontaktov.

• Integrovaný 3.5mm audio jack: Slúchadlový konektor osadený priamo na plošnom spoji zabezpečuje pevné uchytenie káblových slúchadiel a stabilný stereofónny zvuk bez výpadkov.

• Integrovaný primárny mikrofón: Zabezpečuje spoľahlivý prenos hlasu pri bežných telefonátoch, hlasových správach a záznamoch zvuku.

• Ladené RF rozhranie: Anténne kontaktné plôšky a konektor pre koaxiálny kábel garantujú stabilný príjem mobilného 4G LTE signálu.

🔧 Kedy je potrebná výmena dosky:

• Telefón sa nenabíja vôbec, nabíjanie sa samovoľne prerušuje alebo USB-C kábel v porte nedrží pevne a vypadáva.

• Nabíjanie funguje iba pri manipulácii s káblom alebo jeho tlačení v určitom uhle.

• Druhá strana vás počas hovoru nepočuje, zvuk vypadáva alebo je zašumený (porucha primárneho mikrofónu).

• Zvuk v slúchadlách nefunguje, hrá iba jeden kanál alebo konektor 3.5mm jacku nedrží (porucha audio konektora).

• Počítač telefón po pripojení káblom nerozpozná a zlyháva káblový prenos dát (MTP režim).

• USB-C port je mechanicky poškodený, vylomený alebo zoxidovaný po kontakte s tekutinou.

Kompatibilita a technické špecifikácie:

• Kompatibilné modely: Infinix Smart 8, Infinix Smart 8 HD

• Modelové označenia: X6525, X6525B

• Typ konektora: USB-C

• Kvalita: OEM (Aftermarket / vysokokvalitný náhradný diel)

• Súčasti dosky: Tienený USB-C nabíjací port, integrovaný 3.5mm audio jack, primárny mikrofón, RF anténny konektor, kontaktné plôšky pre reproduktor (buzzer) a FPC konektor pre hlavný prepojovací flex kábel

⚠️ Dôležité upozornenie ku kompatibilite a montáži:

1. Integrovaný 3.5mm jack: Doska priamo nesie audio jack. Pri vkladaní do rámu skontrolujte presné usadenie USB-C portu aj slúchadlového jacku do prachových gumených tesnení pred priskrutkovaním spodného reproduktorového bloku.

2. Absencia slotu na SIM kartu: Slot pre 2x nano-SIM a microSD kartu je situovaný na hlavnej základnej doske, táto spodná doska ho neobsahuje.

3. Kritická zámena so sériou Smart 7:

   • Infinix Smart 7 HD (X6516): Staršia generácia využíva konektor microUSB.

   • Infinix Smart 8 Pro (X6525B/D): Niektoré revízie Pro môžu mať drobné rozdiely v zapojení periférií, pred montážou vždy vizuálne porovnajte rozloženie FPC zbernice.

4. Predmontážny test: Pred finálnym zacvaknutím a priskrutkovaním zadného krytu otestujte:

   • Stabilný nábeh nabíjania v oboch polohách otočenia USB-C konektora.

   • Funkčnosť primárneho mikrofónu cez vstavanú aplikáciu diktafónu.

   • Stereofónny výstup v pripojených 3.5mm slúchadlách.

   • Stabilitu mobilného 4G signálu (správne nacvaknutie RF koaxiálneho kábla).

   • Káblový prenos dát s PC.

V prípade poškodenia USB-C portu, slúchadlového jacku alebo nefunkčného mikrofónu na zariadeniach Infinix Smart 8 / Smart 8 HD (X6525) predstavuje táto OEM doska sub-board rýchle, cenovo výhodné a plnohodnotné servisné riešenie bez nutnosti spájkovania.
