Infinix Smart 7 HD - Flex nabíjací konektor

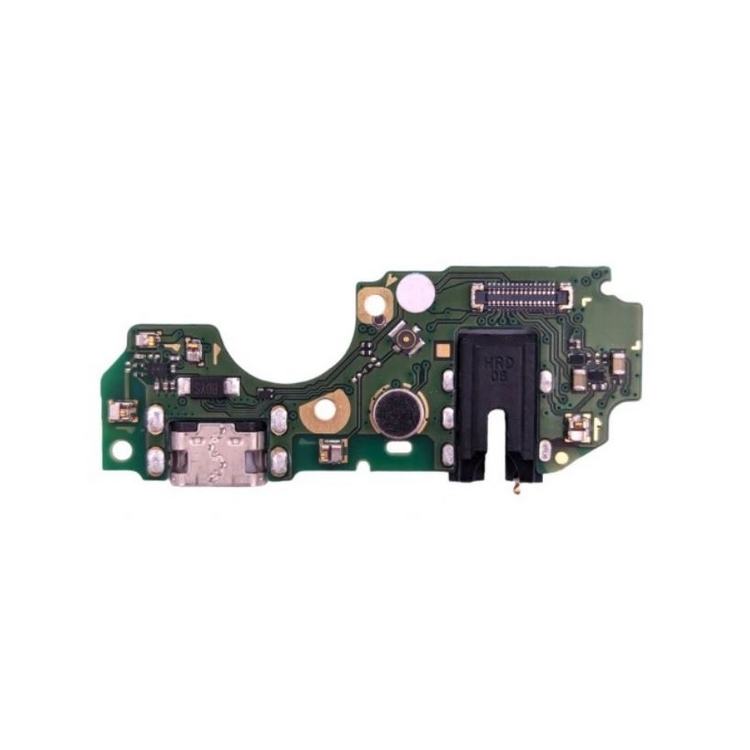

Nabíjací konektor s doskou (Sub-board) Infinix Smart 7 HD (X6516) – OEM kvalita

Tento náhradný diel v OEM kvalite predstavuje kompletnú spodnú systémovú dosku (Sub-board / Charging Board) s microUSB konektorom a integrovaným 3.5mm audio jackom určenú pre smartfón Infinix Smart 7 HD (model X6516). Predstavuje cenovo dostupné a spoľahlivé servisné riešenie na obnovu 10W káblového napájania integrovanej 5000 mAh batérie, prenosu zvuku cez slúchadlá, synchronizácie s PC a čistého hlasového záznamu cez mikrofón.

• OEM vyhotovenie: Presná geometria plošného spoja prispôsobená plastovému šasi modelu Smart 7 HD zaručuje bezproblémové usadenie bez pnutia a presné lícovanie oboch konektorov s výrezmi v ráme.

• Stabilné 10W káblové napájanie: Zosilnené napájacie cesty zabezpečujú plynulý tok prúdu do 5000 mAh batérie bez nadmerného prehrievania spojov.

• Integrovaný 3.5mm audio jack: Pevný slúchadlový konektor osadený priamo na doske zabezpečuje stabilné pripojenie káblových slúchadiel bez praskania a výpadkov zvuku.

• Integrovaný mikrofón: Primárny mikrofón zaručuje zrozumiteľný prenos hlasu pri bežných telefonátoch a záznamoch zvuku.

• Ladené RF rozhranie: Integrované anténne plôšky a konektor pre koaxiálny kábel zabezpečujú stabilný príjem mobilného 4G LTE signálu.

🔧 Kedy je potrebná výmena dosky:

• Telefón sa nenabíja vôbec, nabíjanie sa samovoľne prerušuje alebo kábel v microUSB porte nedrží pevne a vypadáva.

• Nabíjanie funguje iba pri pridržaní alebo zatlačení kábla v určitom uhle.

• Druhá strana vás počas bežného hovoru nepočuje, prípadne je zvuk skreslený a zašumený (porucha primárneho mikrofónu).

• Zvuk v káblových slúchadlách nehrá, hrá iba jeden kanál alebo konektor 3.5mm jacku nedrží (porucha audio konektora).

• Počítač telefón po pripojení káblom nerozpozná a zlyháva káblový prenos multimediálnych súborov (MTP režim).

• microUSB port alebo plošný spoj vykazujú známky mechanického poškodenia, vylomenia pinov či oxidácie po vniknutí kvapaliny.

Kompatibilita a technické špecifikácie:

• Kompatibilný model: Infinix Smart 7 HD

• Modelové označenie: X6516

• Typ konektora: microUSB

• Kvalita: OEM (Aftermarket / vysokokvalitný náhradný diel)

• Súčasti dosky: Zosilnený microUSB nabíjací port, integrovaný 3.5mm audio jack, primárny mikrofón, RF anténny konektor, kontaktné plôšky pre reproduktor (buzzer) a FPC konektor pre hlavný prepojovací flex kábel

⚠️ Dôležité upozornenie ku kompatibilite a montáži:

1. Typ konektora microUSB (nie USB-C): Model Infinix Smart 7 HD využíva rozhranie microUSB.

2. Integrovaný 3.5mm jack: Doska priamo nesie slúchadlový jack. Pri montáži dbajte na presné dosadnutie microUSB aj jack konektora do tesnení v ráme pred priskrutkovaním reproduktorového bloku.

3. Absencia slotu na SIM kartu: Slot pre SIM a microSD karty sa nachádza na hlavnej základnej doske, táto doska ho neobsahuje.

4. Kritická nekompatibilita v sérii Smart 7: Nezamieňať s vyšším modelom Infinix Smart 7 (X6515) ani s modelom Infinix Smart 7 Plus (X6517), ktorý využíva konektor USB-C a inú dosku.

5. Predmontážny test: Pred finálnym zacvaknutím a priskrutkovaním zadného krytu otestujte:

   • Stabilný nábeh 10W nabíjania.

   • Funkčnosť primárneho mikrofónu cez vstavanú aplikáciu diktafónu.

   • Stereofónny výstup cez zapojené 3.5mm káblové slúchadlá.

   • Stabilitu mobilného 4G signálu (správne nacvaknutie RF koaxiálneho kábla).

   • Káblový prenos dát s počítačom.

V prípade poškodenia konektorov, mikrofónu alebo prerušovaného nabíjania na smartfóne Infinix Smart 7 HD (X6516) predstavuje táto OEM doska sub-board cenovo výhodné a plnohodnotné servisné riešenie bez nutnosti spájkovania.
