Google Pixel 6 Pro, 7, 7 Pro, 6a - Flex nabíjací konektor

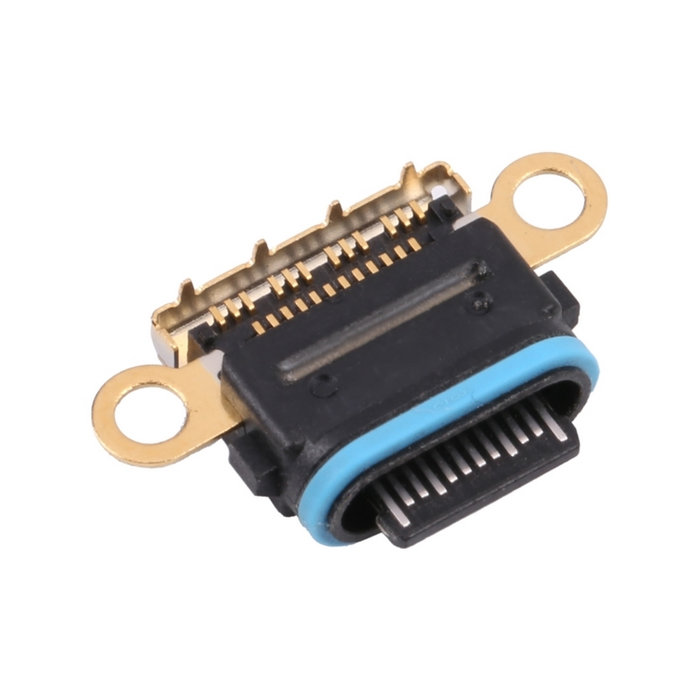

Samostatný nabíjací USB-C konektor na spájkovanie pre Google Pixel 6 / 6 Pro / 6a / 7 / 7 Pro – Originál

Tento originálny náhradný diel (Original Quality) predstavuje samotnú koncovku nabíjacieho USB-C konektora určenú na spájkovanie priamo na základnú dosku smartfónov radu Google Pixel 6 a Pixel 7. Je určený pre profesionálne servisy na riešenie hardvérových porúch nabíjania a dátového prenosu bez nutnosti finančne nákladnej výmeny celej základnej dosky.

• 100 % originálny továrenský diel: Zaručuje presné rozstupy dátových a napájacích pinov, presné lícovanie bočných upevňovacích očiek so závitmi v šasi a správnu pozíciu v tele zariadenia.

• Plná podpora rýchlonabíjania USB Power Delivery (PD 3.0): Masívne napájacie piny zvládajú plný prúdový odber (až 30W PPS nabíjanie podľa špecifikácie konkrétneho modelu) bez prehrievania spojov.

• Plná podpora USB 3.1 / 3.2 Gen 2 dát: Pozlátené a presne vedené signálové piny garantujú vysokorýchlostný prenos dát s PC a stabilný prenos multimédií.

• Integrované tesnenie IP68: Konektor je vybavený originálnym elastickým tesniacim krúžkom (modré/tyrkysové tesnenie), ktorý obnovuje odolnosť voči vniknutiu prachu a vlhkosti podľa normy IP68.

• Mechanicky zosilnené kotvy: Bočné spájkovacie a skrutkovacie plôšky poskytujú maximálnu mechanickú odolnosť proti vytrhnutiu portu pri opakovanom zasúvaní kábla.

🔧 Kedy je potrebná výmena USB-C konektora:

• Telefón sa nenabíja vôbec alebo sa nabíjanie samovoľne odpája pri minimálnom pohybe kábla.

• Kábel v USB-C porte nedrží pevne, samovoľne vyskakuje alebo sa nedá zasunúť na doraz (vylomené stredové jazýčky).

• Rýchle nabíjanie USB Power Delivery (PD) nefunguje a zariadenie indikuje iba pomalé nabíjanie.

• Počítač telefón po pripojení káblom nerozpozná, spojenie padá alebo funguje iba nabíjanie bez dátového prenosu.

• Pôvodný konektor má spálené/skratované kontakty alebo je zoxidovaný po kontakte s tekutinou.

Kompatibilita a technické špecifikácie:

• Kompatibilné modely:

  • Google Pixel 6 (GB7N6, G9S9B16)

  • Google Pixel 6 Pro (GLU0G, G8V0U)

  • Google Pixel 6a (GX7AS, GB17L, G1AZG)

  • Google Pixel 7 (GVU6C, GQML3)

  • Google Pixel 7 Pro (GP4BC, GE2AE)

• Typ dielu: Samostatný nabíjací USB-C port na spájkovanie (nejde o modul sub-boardu)

• Rozhranie: USB Type-C 3.1 / USB PD 3.0

• Kvalita: Originál (Original Quality / OEM továrenský komponent)

• Výbava dielu: USB-C puzdro s obojstrannými pinmi, bočné montážne otvory pre skrutky, integrovaný silikónový tesniaci krúžok

⚠️ Dôležité upozornenie k montáži a servisu:

1. Vyžaduje sa mikrolipovanie (Spájkovanie): Tento komponent nie je osadený na vymeniteľnej doske. Pre montáž je nutné starý poškodený konektor odspájkovať zo základnej dosky pomocou teplovzdušnej stanice a nový precízne napájkovať. Odporúča sa iba pre skúsených technikov s mikroskopom.

2. Ochrana okolitých komponentov: Pri odpájkovaní a zapájkovaní je nutné dôkladne ochrániť okolité SMD súčiastky, čipy a konektory na základnej doske pomocou kaptonovej pásky a termálnych štítov, aby nedošlo k ich odfúknutiu či poškodeniu teplom.

3. Nepoškodiť modré tesnenie: Pri spájkovaní dávajte pozor, aby teplovzdušný prúd neroztavil predné silikónové tesnenie konektora.

4. Predmontážny test: Po priletovaní a ešte pred kompletným uzavretím a zlepením displeja otestujte:

   • Priechodnosť nabíjacieho prúdu a nábeh Power Delivery v oboch polohách otočenia USB-C kábla.

   • Dátovú komunikáciu s počítačom (MTP režim a fastboot/ADB).

   • Spojitosť pinov a absenciu skratov medzi napájacími vetvami (VBUS) a zemou (GND).

V prípade poškodenia USB-C portu na zariadeniach Google Pixel radu 6 a 7 predstavuje tento originálny samostatný USB-C konektor jedinú profesionálnu a cenovo efektívnu cestu k oprave bez nutnosti výmeny celej základnej dosky.
