Caterpillar CAT S61 - Flex nabíjací Micro USB konektor

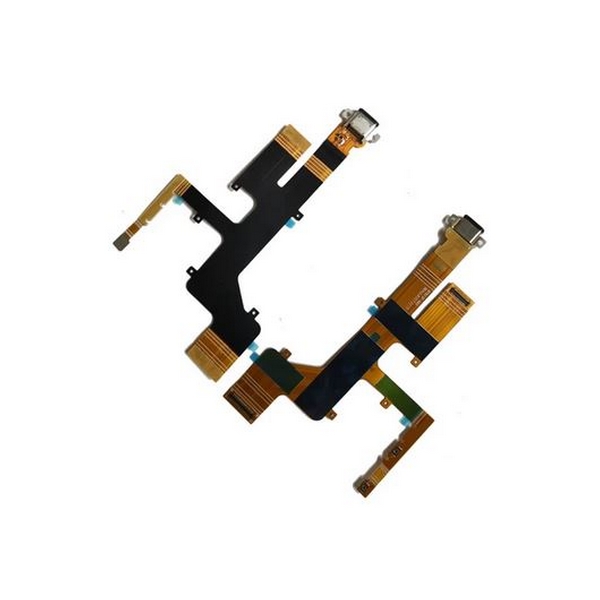

Nabíjací konektor s doskou (Sub-board) Caterpillar CAT S61 – Originál

Tento originálny náhradný diel (Original Quality / Service Part) predstavuje kompletnú spodnú systémovú dosku (Sub-board / Charging Board) s USB-C konektorom určenú pre špičkový odolný smartfón Caterpillar CAT S61. Predstavuje 100 % autentické továrenské riešenie zabezpečujúce bezpečné káblové napájanie Quick Charge 4.0 integrovanej 4500 mAh batérie, dátovú komunikáciu s PC (prenos snímok FLIR, dát merania laserom), čistý hlasový prenos cez mikrofón a zachovanie prísnych štandardov odolnosti.

• 100 % originálny továrenský diel: Zaručuje presné dosadnutie do zosilneného hliníkovo-pogumovaného rámu bez mechanického pnutia a dokonalé vycentrovanie USB-C portu voči vonkajšej tesniacej krytke.

• Plná podpora Quick Charge 4.0: Originálne osadené riadiace a ochranné obvody zabezpečujú optimálny a bezpečný priechod vysokého nabíjacieho prúdu (až 18W) bez prehrievania spojov.

• Továrenský primárny mikrofón s membránou: Zaručuje vysokú citlivosť snímania hlasu a hardvérové potlačenie okolitého hluku, nevyhnutné pri telefonovaní v náročnom a hlučnom prostredí priemyselných stavieb.

• Ladené RF anténne rozhranie: Originálny koaxiálny RF konektor a kontaktné plôšky garantujú maximálny a stabilný zisk 4G LTE mobilného signálu.

• Pružné kontakty pre reproduktor: Továrenské odpružené plôšky zaisťujú pevný prítlak na kontakty spodného hlasitého reproduktora (buzzeru).

🔧 Kedy je potrebná výmena dosky:

• Telefón sa nenabíja vôbec, nabíjanie sa samovoľne prerušuje alebo kábel v USB-C porte nedrží pevne.

• Rýchle nabíjanie Quick Charge nenaskočí a batéria sa nabíja neobvykle pomaly.

• Nabíjanie reaguje iba pri vyvíjaní tlaku na kábel alebo pri jeho pridržaní v určitom uhle.

• Druhá strana vás počas bežného hovoru nepočuje, zvuk je utlmený, zašumený alebo vypadáva (poškodenie mikrofónu či zanesenie ochrannej membrány nečistotami).

• Počítač telefón po pripojení káblom nerozpozná a zlyháva káblový prenos dát (MTP režim).

• USB-C konektor je mechanicky vylomený, zanesený maltou/prachom alebo zoxidovaný po vniknutí kvapaliny cez nedovretú vonkajšiu záslepku.

Kompatibilita a technické špecifikácie:

• Kompatibilný model: Caterpillar CAT S61

• Typ konektora: USB-C 2.0

• Kvalita: Originál (Original Quality / továrenský komponent)

• Súčasti dosky: Tienený USB-C konektor, primárny mikrofón s ochrannou vrstvou, RF anténny konektor, kontaktné plôšky spodného reproduktora a FPC konektor pre hlavný prepojovací flex kábel

⚠️ Dôležité upozornenie ku kompatibilite a montáži:

1. Typ konektora USB-C: CAT S61 využíva rozhranie USB-C. Nezamieňať so starším modelom CAT S60, ktorý využíva konektor microUSB.

2. Zachovanie vodoodolnosti (IP68/IP69K): Pri spätnej montáži dôkladne skontrolujte vnútorné tesnenia okolo spodného modulu a overte funkčnosť a dosadnutie vonkajšej odklopnej záslepky na tele telefónu.

3. Absencia slotov a 3.5mm jacku: Šachty na SIM/microSD karty a slúchadlový konektor sú umiestnené v iných častiach telefónu, táto spodná doska ich neobsahuje.

4. Predmontážny test: Pred finálnym zoskrutkovaním odolného skeletu a zlepením otestujte:

   • Stabilný nábeh rýchlonabíjania v oboch polohách otočenia USB-C kábla.

   • Citlivosť a čistotu primárneho mikrofónu cez vstavanú aplikáciu diktafónu.

   • Hlasitosť a čistotu spodného reproduktora po priložení krytu na kontaktné plôšky.

   • Stabilitu mobilného 4G LTE signálu po docvaknutí RF koaxiálneho kábla.

   • Dátový prenos s počítačom.

V prípade poškodeného USB-C portu, prerušovaného nabíjania alebo nefunkčného mikrofónu na odolnom smartfóne Caterpillar CAT S61 zabezpečí táto originálna doska sub-board kompletnú obnovu továrenskej funkčnosti, spoľahlivosti a odolnosti bez nutnosti spájkovania.
